河南红星矿山机械厂新型研发的一代对辊式破碎机是由公司杨总工程师及其团队，经过无数个日日夜夜的专研，所得到的科研成果。
红星对辊式破碎机强势来袭
对辊破碎机应用领域
该对辊式破碎机适用于冶金、建材、耐火材料等工业部门破碎中、高等硬度的物料。该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
图片实拍

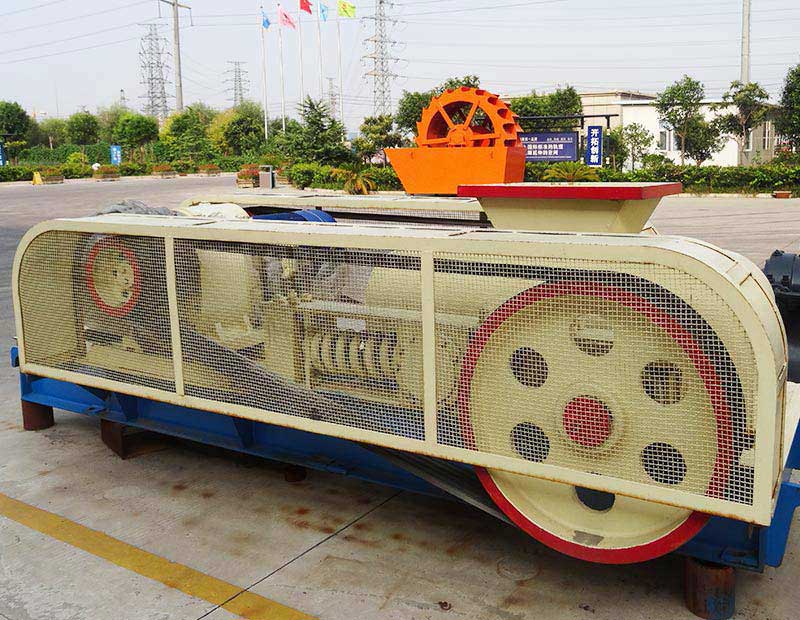

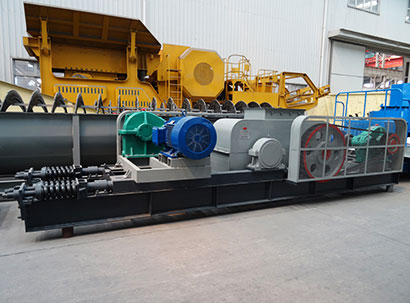

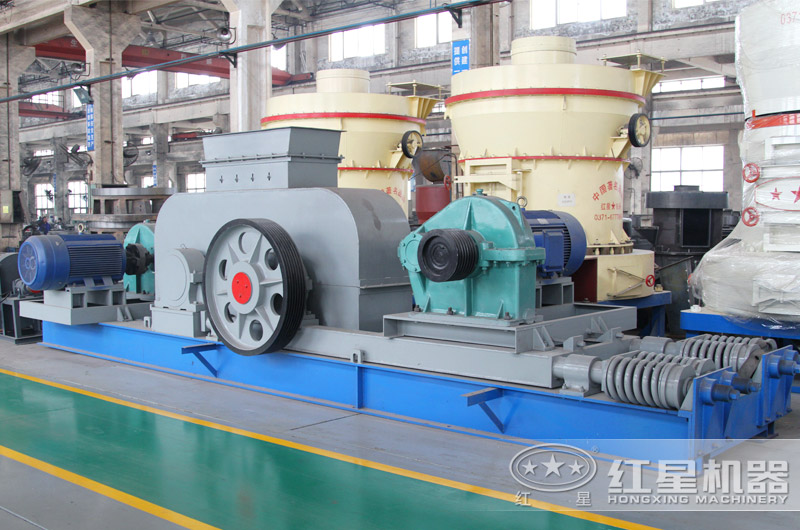

辊式破碎机设备实拍

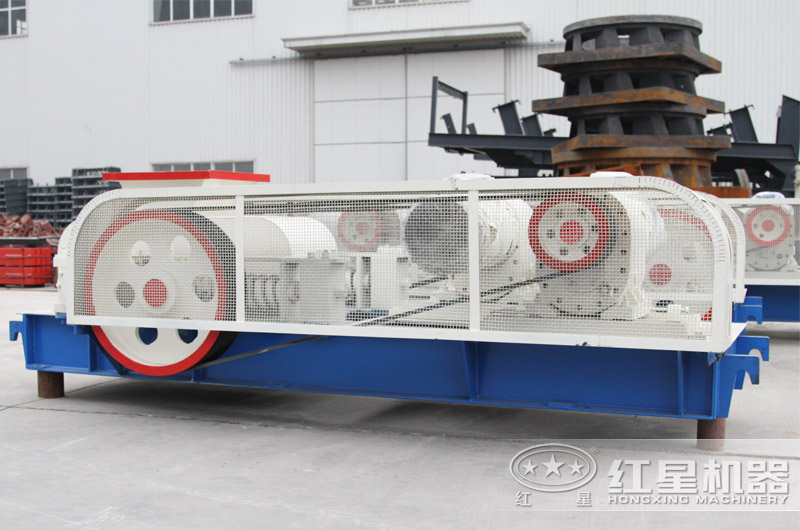

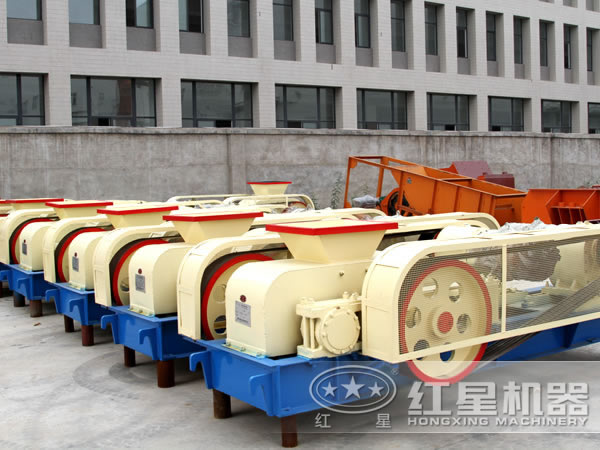

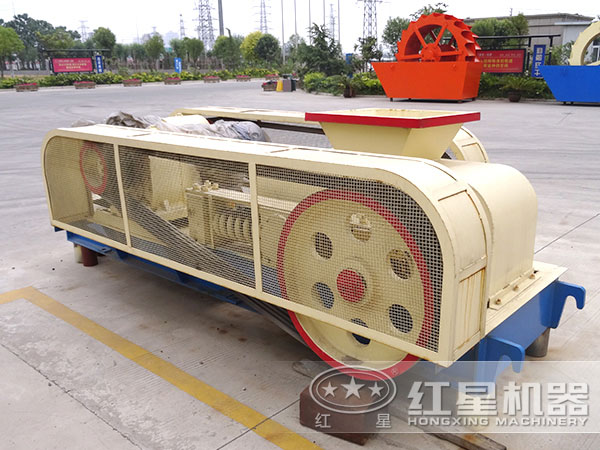

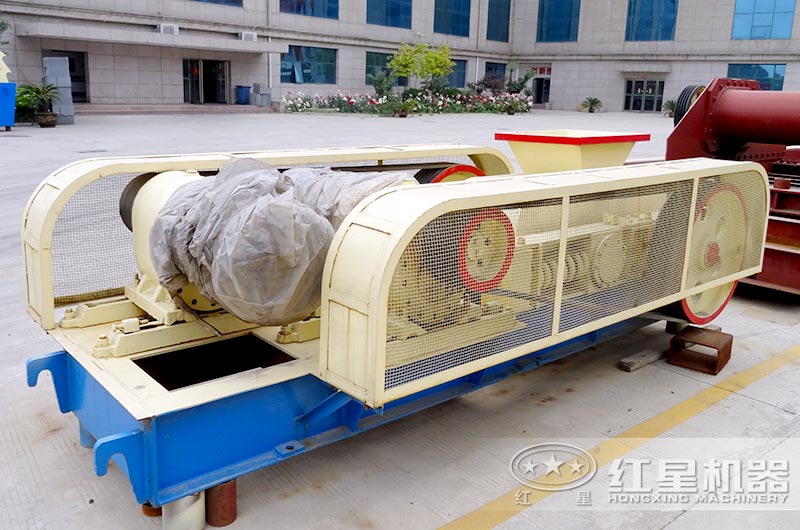

小型辊式破碎机实拍图

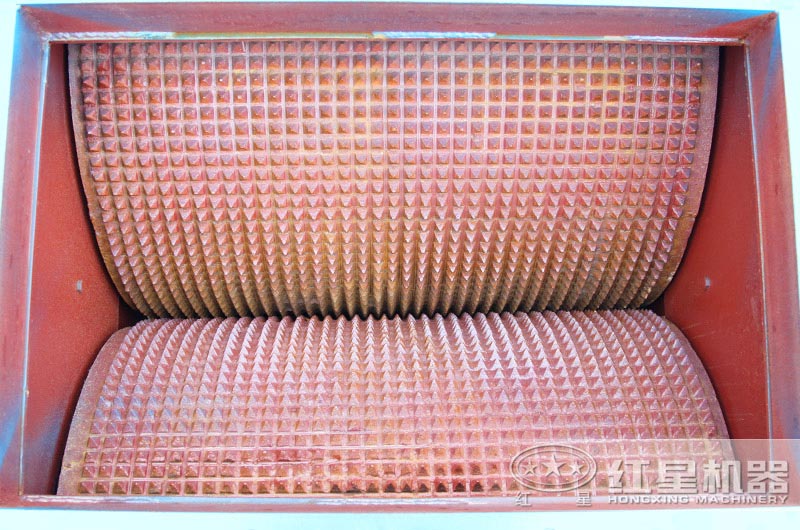

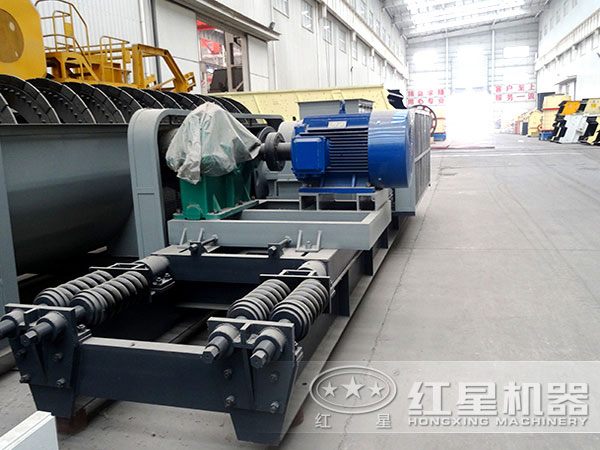

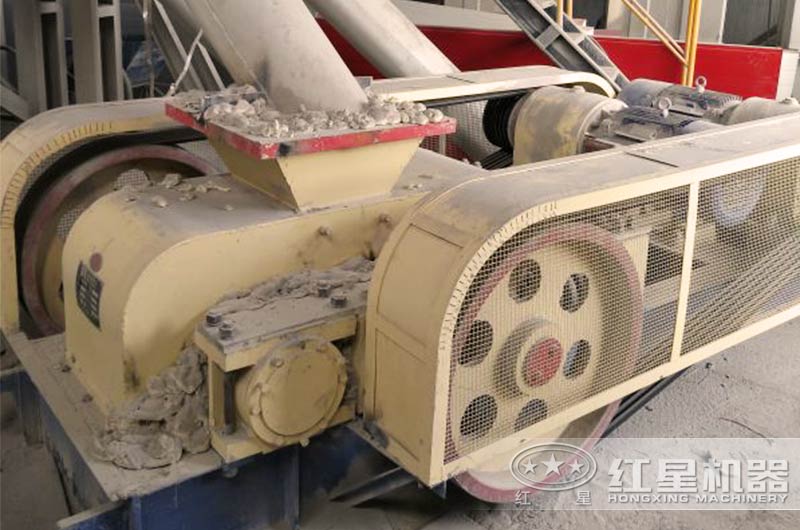

磨辊细节实拍图

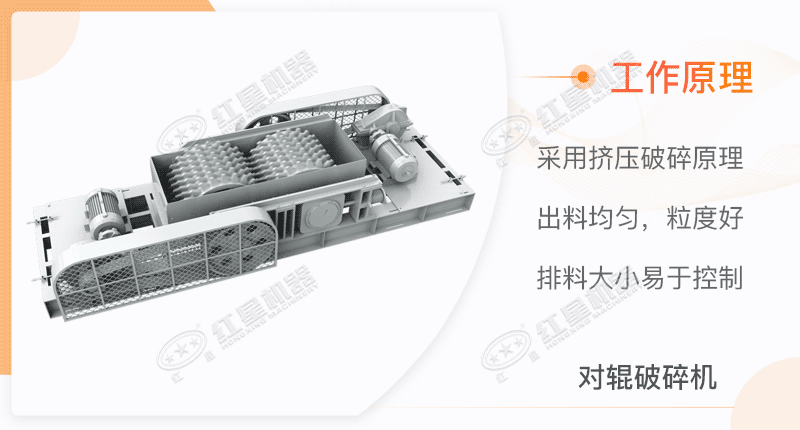

对辊式破碎机工作原理
将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，其辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品排料粒度。
对辊破碎机工作原理

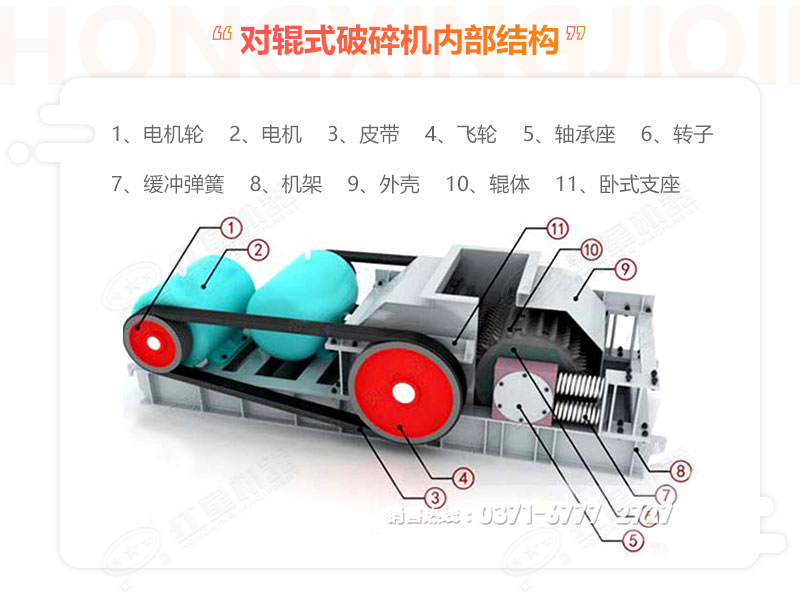

对辊式破碎机工作结构
1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

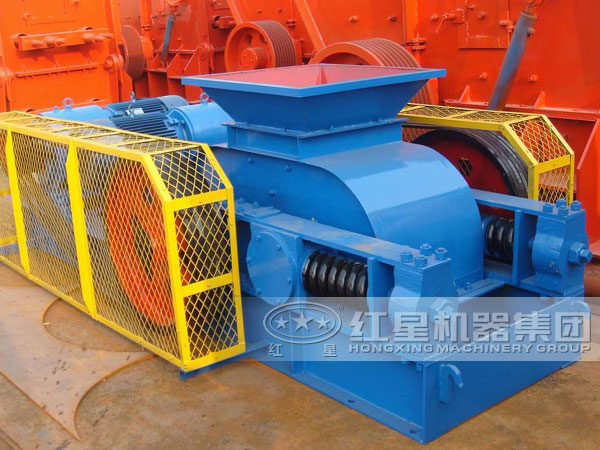

对辊式破碎机工作结构
2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置。
a、楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变�。隽狭６缺湫。�
b、垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变�。隽狭６缺湫�。
3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
4、为了安全，传动部分应根据实际情况自行安装安全罩。
红星破碎机值得信赖
技术参数
| 型号 |
2PG0425 |
2PG0640 |
2PG0740 |
2PG0850 |
2PG1060 |
2PG1260 |
2PG1560 |
| 辊直径(mm) |
Ф400 |
Ф600 |
Ф700 |
Ф800 |
Ф1000 |
Ф1200 |
Ф1500 |
| 辊宽(mm) |
250 |
400 |
400 |
500 |
600 |
600 |
600 |
| 入料粒度(mm) |
≤25 |
≤25 |
≤25 |
≤25 |
≤30 |
≤30 |
≤30 |
| 排料口(mm) |
2-8 |
2-8 |
2-8 |
2-8 |
2-10 |
2-10 |
2-10 |
| 处理能力(t/h) |
3-10 |
5-20 |
10-30 |
15-40 |
20-50 |
25-70 |
30-110 |
| 配动力型号 |
Y132M-6 |
Y180L-6 |
Y200L-4 |
Y225M-4 |
Y250M-4 |
Y315M-6 |
Y315L-6 |
| 电机功率(kw) |
5.5×2 |
15×2 |
30×2 |
45×2 |
55×2 |
75×2 |
110×2 |
