原煤是指从地上或地下采掘出来的毛煤经筛选加工去掉矸石、黄铁矿等后的煤，或者是煤矿生产出来的未经洗选、加工的毛煤，原煤本身具有高湿度，高粘结性的特点。我公司研发的原煤烘干机针对煤炭行业各种物料湿度高、粘性大的特点研制而成，它尤其适用于煤泥、原煤、浮选精煤等物料的烘干。其特殊的打散装置可以将粘结在一块儿的原煤等物料打散后烘干，使物料与热载体的接触面积增大，烘干效率得到极大提高，烘干后的原煤主要作动力用，也有一部分用作工业原料和民用原料，同时原煤烘干机也可用于烘干其它矿物、建材、冶金等行业，具有一定湿度或粒度的物料。

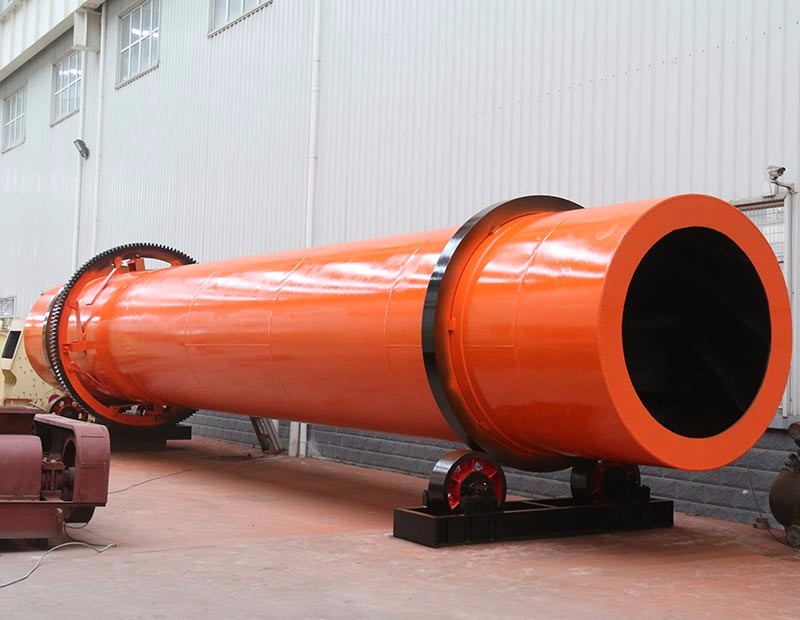

设备实拍
原煤烘干机性能优势
升级结构工作更合理
原煤烘干机专门设计的挡轮结构，很大程度上降低了因设备倾斜工作所带来的水平推力。
加工成本少
可使用高温热风对物料进行快速烘干，处理能力大，干燥成本低。
车间实拍
产量可扩展能力强
原煤烘干机可扩展能力较强，设计中考虑生产余量，在产量小幅度增加时也无需更换设备。
结构配置科学运行可靠
采用调心式拖轮结构，滚圈与拖轮配合好，大大降低磨损和动力消耗，筒体运行平稳，可靠性强。
发货实拍
工作原理
原煤的水分含量在15—17%应该先经过特殊的打散装置进行打散后由带式输料机输送到进料机，然后原煤被输送进原煤烘干机滚筒内，在干燥滚筒内均匀分布的抄板器的翻动下，潮湿的原煤与滚筒内的热空气充分接触，以达到传热、传质的干燥目的。烘干后的原煤在滚筒终端经星型卸料器排出，再由带式出料机把干品输出，最终完成原煤的烘干工作。目前原煤烘干机除了在煤炭行业得到广泛应用以外，在其它领域也得到很大的投入使用，如用于建筑行业高炉矿渣、粘土、膨润土、石灰石、沙子、石英石等物料的干燥，选矿行业各种金属精矿、废渣、尾矿等物料的干燥、化工行业非热敏性物料的干燥等，并且创造出客观的经济效益。
产品内部图
技术参数
| 规格 （m） | 筒体容积 （m?） | 生产能力 （t/h） | 安装斜度 （%） | 最高进气温度 （℃） | 主电动机 （kw） | 总重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
| 筒径×筒长 ? 项目 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m?） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
