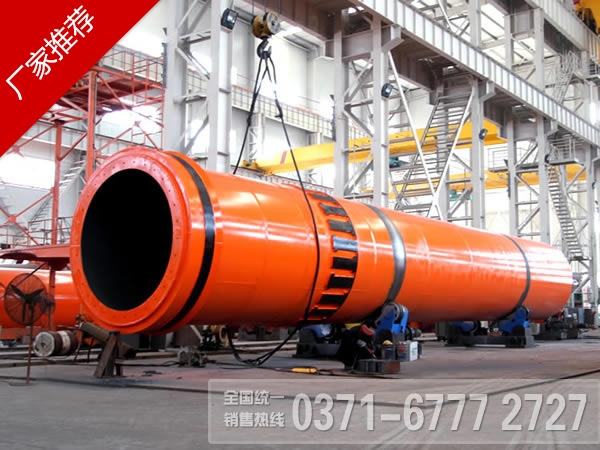

单筒冷却机简称冷却机，是回转窑系统中重要设备之一，该设备的作用是将从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性，将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率，从而减轻劳动强度，提高产量。
.jpg)
结构简单、操作维护方便
单筒冷却机可以将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率，同时它具有结构简单、运转率高、操作维护非常方便，适用于小型水泥厂使用。
冷却时间短
该冷却机可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速，来增加熟料与冷却空气的接触时间，控制熟料的移动速度，使熟料内部的热量有充足的时间向表面传导，从而对温度较低熟料的热量充分回收。
熟料质量高
从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性。
冷却效果好
该系列单筒冷却机工作时，熟料在扬料区被多次扬起，并均匀地抛撒，冷却空气与热熟料进行强烈的热交换，冷却效果较好。

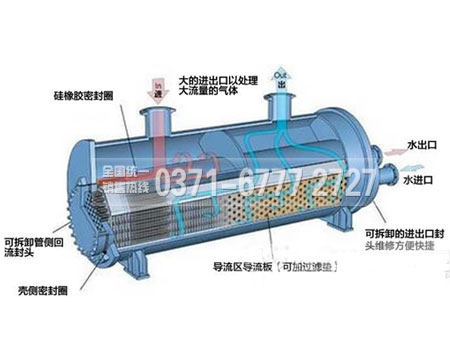

工作原理

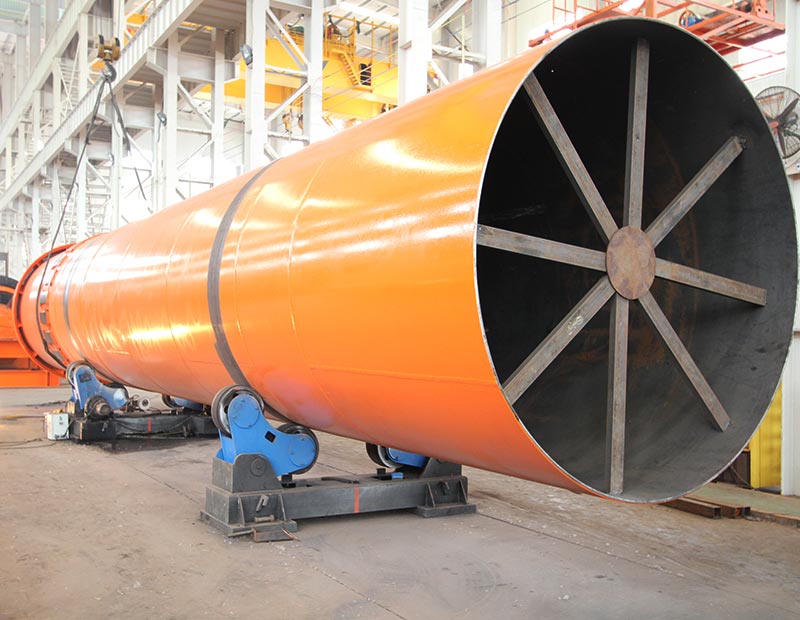

产品内部图
技术参数
| 规格（m） (直径×长度) | 生产能力 (t/h)? | 安装斜度 (%) | 主减速机 | 主电动机 (kw) | 总重量 (t) |
| Φ1.5×15 | 2-3 | 3-5 | ZQ500 | 15 | 28 |
| Φ1.5×20 | 3-4 | 3-5 | ZQ500 | 15 | 35 |
| Φ1.8×18 | 4-6 | 3-5 | ZQ500 | 18.5 | 47 |
| Φ2.0×22 | 7-8.5 | 3-5 | ZQ500 | 22 | 61 |
| Φ2.2×18 | 7-8.5 | 3-5 | ZQ500 | 22 | 64 |
| Φ2.2×22 | 8-10 | 3-5 | ZQ650 | 30 | 73 |
| Φ2.4×24 | 12-15 | 3-5 | ZS125 | 45 | 98 |
| Φ2.5×25 | 15-20 | 3-5 | ZS125 | 55 | 110 |
| Φ2.8×28 | 16-22 | 3-5 | ZL100 | 55 | 130 |
| Φ3.0×30 | 20-25 | 3-5 | ZL115 | 75 | 169 |
| Φ3.2×36 | 28-32 | 3-5 | ZL115 | 90 | 200 |
| Φ3.3×40 | 32-36 | 3-5 | ZL130 | 132 | 237 |
| Φ3.6×36 | 35-38 | 3-5 | ZSY450-28 | 185 | 318 |
| Φ4.0×36 | 50-60 | 3-5 | ZSY450-25 | 220 | 348 |
| Φ4.0×45 | 60-70 | 3-5 | ZSY450-25 | 250 | 414 |
| Φ4.5×50 | 70-75 | 3-5 | ZSY500-25 | 315 | 576 |
