对辊式破碎机和齿辊式破碎机机械结构之谜

编辑：田慧慧

发布：2011-11-04 08:47:06 更新：2020-05-23 10:47:27

红星对辊式破碎机和齿辊式破碎机机械制造原理一直以来是业界的一个谜。红星公司一直以来都很注重保护自己的知识产权，红星对辊式破碎机有3项 ，今天，就让我们来分享这些 。

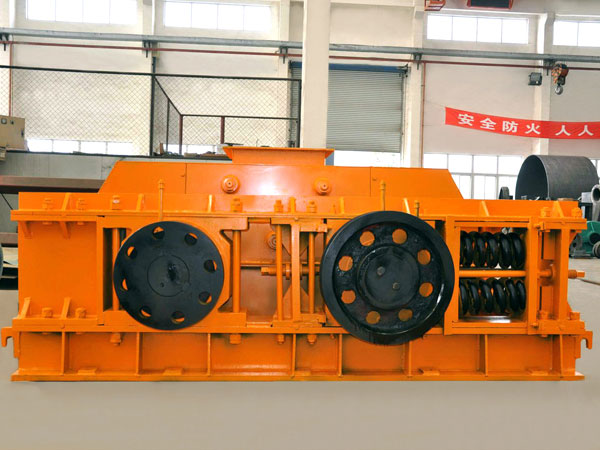

对辊式破碎机

对辊式破碎机

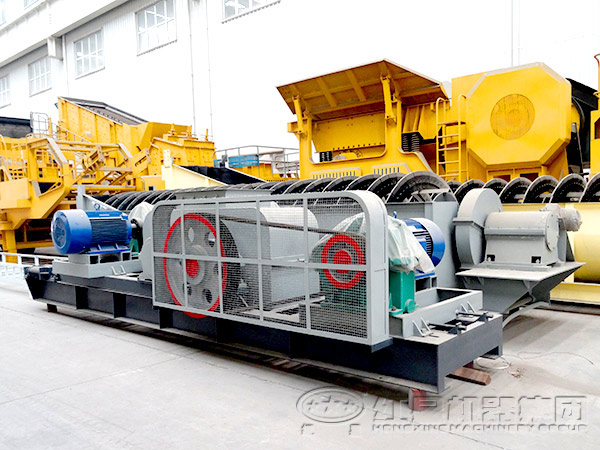

齿辊式破碎机

齿辊式破碎机

特殊的对辊式破碎机结构

首先，驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

其次，对于出料粒度的调节。两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变�。隽狭６缺湫�。垫片装置是通过增减垫片的 数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

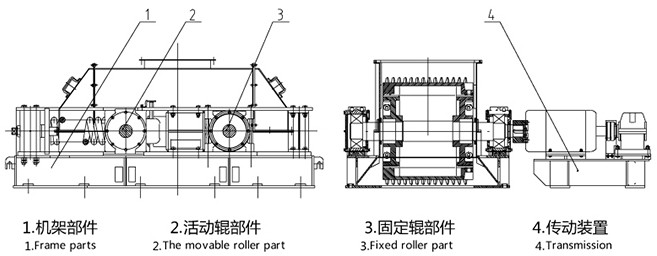

对辊式破碎机结构

对辊式破碎机结构

最后，为了安全，传动部分应根据实际情况自行安装安全罩。

对辊式破碎机的每个棍子都是由单独的电机带动。也有使用一台电机通过皮带传动带动固定轴承的棍子，固定轴承的辊子轴的另一端装有齿轮，通过齿轮带动活动棍子。由于物料性质变化使活动棍子左右移动，所以齿轮齿高必须增加，以防齿合脱离。所以，传统对辊式破碎机都是采用长齿齿轮传动，它能允许运转中改变两辊中心距而不破碎齿合特性。

齿辊式破碎机的神秘探测

本机具有体积�。扑楸却螅�5-8），噪声低，结构简单，维修方便的优点,生产率高（比我国现在2PGC齿辊式破碎机生产率高1-2倍），被破碎物料粒度均匀，过粉碎率低，维修方便，过载保护灵敏，安全可靠等特点。

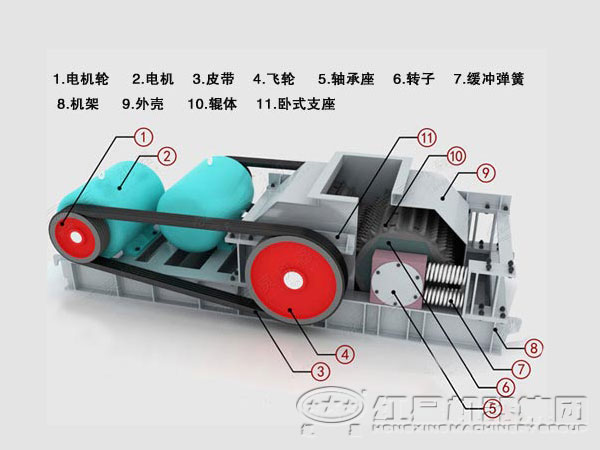

齿辊式破碎机结构

齿辊式破碎机结构

本齿辊式破碎机适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤（含矸石）的破碎。

齿辊式破碎机破碎能力大，电动机与减速器之间用限距型液力偶合器联接，防止动力过载，传感器过载保护，安全可靠。齿辊间距液压调整，齿辊轴承集中润滑。齿形优化设计，拉剪力选择破碎，高产低耗，出粒均匀。

PCM齿辊式破碎机的诞生完全取代了我国现有的2PGC齿辊式破碎机。

我公司对辊式破碎机结构特殊，属于自主研发的破碎机，欢迎广大客户前来我公司考察。
